研究開発用にお手軽なコーター!【RDシリーズ】

本装置は、開発研究室に設置できるような手軽でコンパクトなテストコーターです。

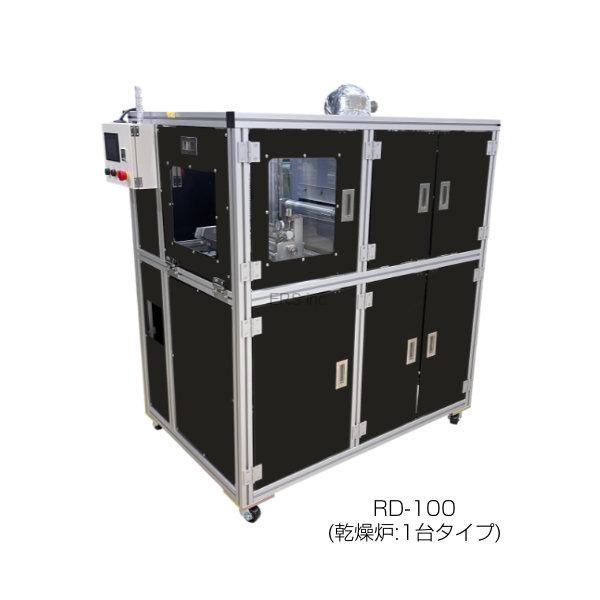

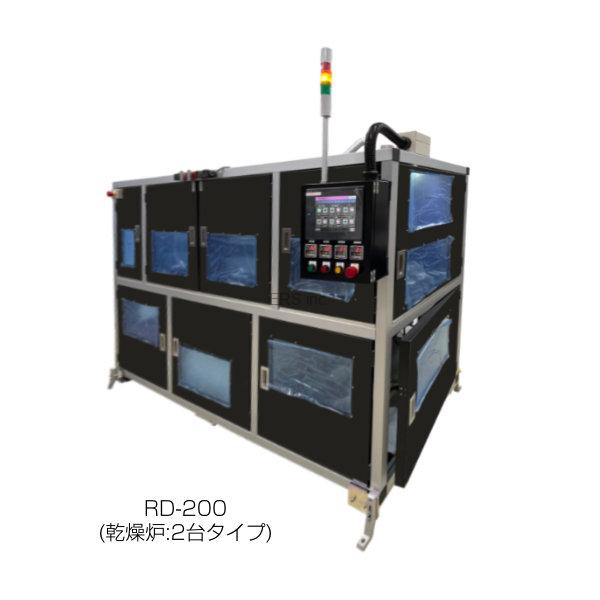

乾燥炉数(ゾーン)は1~3ゾーンタイプを選択できます

特長

塗工方式はスリットダイ・マイクログラビア・コンマ・スプレーなど自由に選択できます

装置概略

IoTシステムと連動して種々のセンサーを追加しデータセンシングを行うことで、    保全管理や品質向上が可能です(オプション)

主な仕様

基本 原反径(ラミネート含む) φ200mm 原反幅 Max 300mm 塗工幅 Max 280mm 塗工速度 0.1~5m/min 張力 Max 50N 装置構成 巻出し トルクモーター 巻き径センサー フィードローラー スピードコントロールモーター 塗工 1.スロットダイ オンコンタクト 芯ブレ0.01mm以下 2.マイクログラビア ユニット 3.コンマ 連続塗工 4.スプレー エアー式 乾燥炉 炉内温度 常温~100℃ 熱風発生器 3kW 巻取り トルクモーター 巻き径センサー 電装 タッチパネル キーエンス製 PLC キーエンス製 ユーティリティ 電源 15kVA 200V 圧縮エアー 0.5MPa↑

イーアールエスはお客様の様々なご要望にお応えします!

■ ご要望対応例
・原反:φ300mm
・スロットダイ:オフコンタクト 新規ダイ
・グラビアロールの番数指定
・コンマロール:間欠塗工
・スプレー:メカ式
・乾燥炉内温度:常温~150℃
・熱風発生器:5kW
・EPC:ローラー式、巻取り移動式
・ラミネート機構
・巻出し / 巻取りローラーのエアシャフト化
・張力計

カタログのダウンロード(RDコーター)

下のダウンロードボタンをクリックしてください。
指定したメールアドレス宛にダウンロードリンクをお届けします。
ダウンロードする

ダウンロードリンクをお届けするメールアドレス

プライバシーポリシーを確認の上、同意します プライバシーポリシー.
